Вертикальная линия непрерывной вулканизации для производства кабелей среднего, высокого и сверхвысокого напряжения

Экструзионная линия для производства кабеля 35-220 кВт, тройная экструзия

Вертикальная линия непрерывной вулканизации для производства кабелей среднего, высокого и сверхвысокого напряжения

Вертикальная линия непрерывной вулканизации Baicheng (линия VCV) разработана в ответ на популярность кабелей из сшитого полиэтилена для высоковольтных применений. В частности, качество силовых кабелей высокого и сверхвысокого напряжения играет важную роль в безопасности электрической системы. Наша вертикальная линия экструзии кабеля используется, в частности, для производства высококачественных силовых кабелей с изоляцией из сшитого полиэтилена напряжением от 35 кВт до 220 кОм. Вертикальная линия в основном состоит из разгрузочной платформы, аккумулятора, шпиля, экструдера, трехслойной траверсы, разгрузочной платформы и т.д.

Вертикальная линия непрерывной вулканизации для производства кабелей среднего, высокого и сверхвысокого напряжения

Вертикальная линия непрерывной вулканизации для производства кабелей среднего, высокого и сверхвысокого напряжения
Общие сведения
  • Производство полного спектра кабелей среднего и сверхвысокого напряжения;
  • Процесс тройной экструзии для изоляции из сшитого полиэтилена;
  • Возможность производства силовых кабелей, используемых для различных применений;
  • Длительные и стабильные производственные циклы;
  • Доступно производство L-образного и U-образного типов кабеля;
  • Тройная траверса обеспечивает удобство и простоту центровки;
  • Доступны модифицированные по индивидуальному заказу версии, отвечающие индивидуальным требованиям;

  • Технические характеристики
  • Основные комплектующие
  • Видео
Класс напряжения XLPE: 35-220 кВт
Размер проводника Cu: 150-2000 мм2 Al: 150-2000 мм2
Макс. вес кабеля 34 кг/м
Макс. диаметр кабеля 140 мм

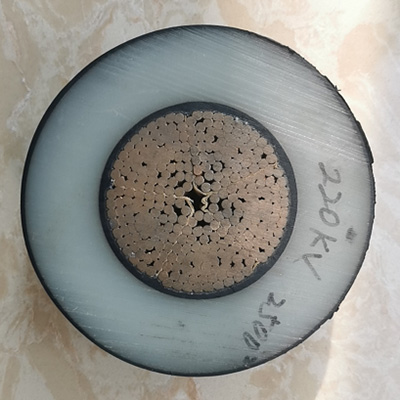

Конструкция кабеля Экран по жиле
(внутренний полупроводниковый слой) 0.6-2 мм
Изоляция 4.5-40 мм  Экран по изоляции
(внешний полупроводниковый слой) 0.6-3 мм
Диаметр сердечника 14.6-56.1 мм
Скорость линии 0.2-8 м/мин

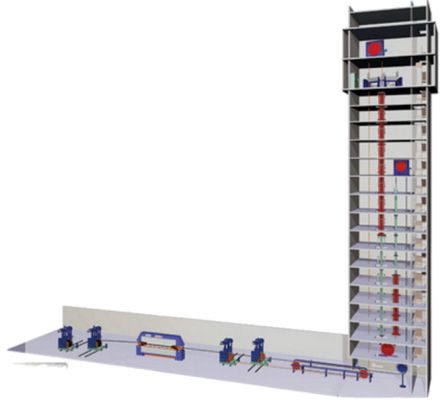

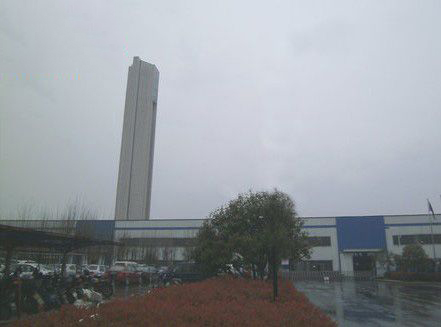

Исполнение линии башня VCV (U-образный тип/L-образный тип)
Расположение экструдеров Трехслойная экструзия Φ80-Φ175-Φ90 Экструдер для экрана проводника, Φ80
Экструдер для сшитого полиэтилена (XIPE), Φ175
Экструдер для экрана изоляции, Φ90
Электричество  Установочная мощность 1000 кВа  380 В±10% 50Гц±1%  3 фазы 4 провода
Сжатый воздух 0.6-0.8 МПа  Потребление воздуха 0.5 м3/мин
Азот  Давление 2.0-2.5 МПа  Чистота 99.5%  Потребление 1-2 м3/ч

Экструдер и крейцкопфа

Линии тройной экструзии имеют три экструдера, подключенные к одной общей трехслойной траверсе для одновременной экструзии слоя экрана проводника (внутреннего полупроводникового слоя), слоя изоляции и слоя экрана изоляции (внешнего полупроводникового слоя).


Система управления

истема управления обеспечивает синхронную работу всей линии непрерывной вулканизации (VCV). Все системы электропривода могут работать одновременно или управляться независимо одной машиной. Аварийная остановка возможна для отдельных устройств, таких как раздаточные устройства, аккумуляторы, экструдеры и приемные устройства соответственно.

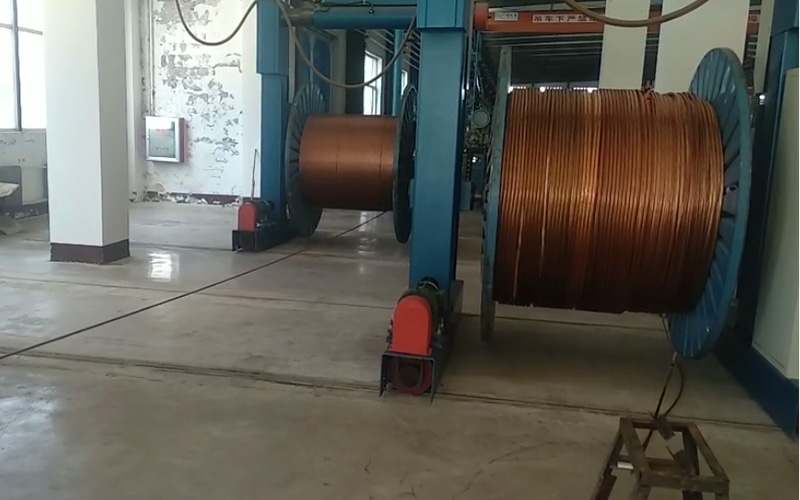

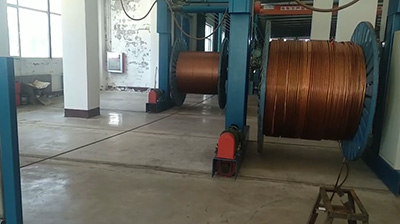

Разгрузочный стенд

Разгрузочный стенд

Аккумулятор

Аккумулятор

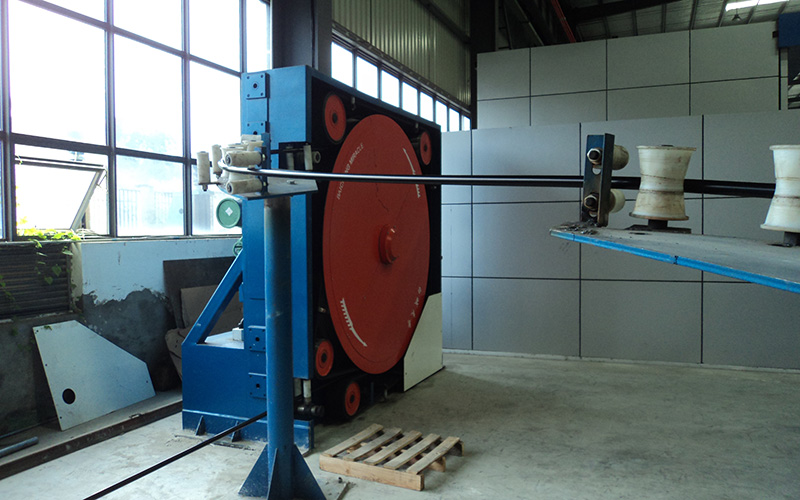

Шпиль

Аккумулятор
Аккумулятор

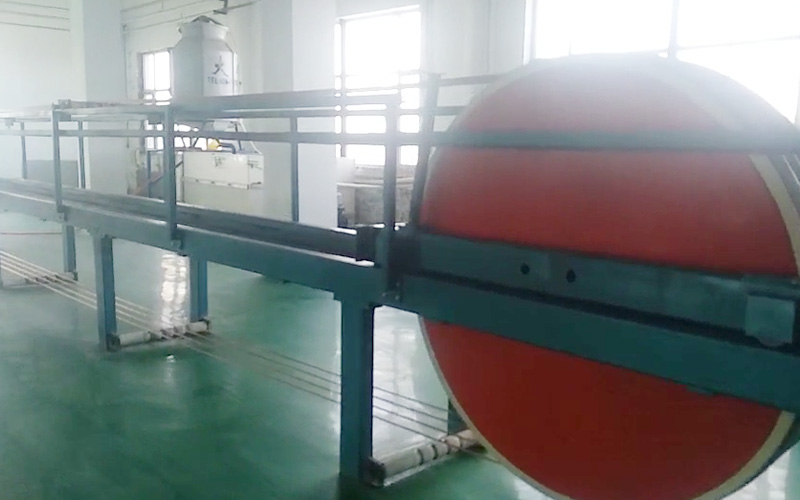

Подъемный стенд

Подъемный стенд
Подъемный стенд
  • Аккумулятор
  • Торцевое уплотнение
  • Экструдер
  • Нижний шпиль
  • Разгрузочный стенд
  • Верхний шпиль
