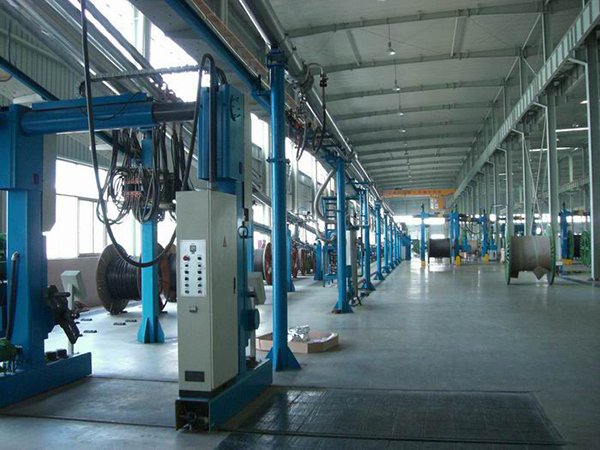

Экструзионная линия Baicheng 110 кВт представляет собой линию непрерывной вулканизации (линия CCV) для производства высококачественных силовых кабелей с изоляцией из сшитого полиэтилена напряжением до 110 кВт. Данная линия по производству кабеля выполняет процесс тройной экструзии внутреннего полупроводникового слоя, изоляционного слоя и внешнего полупроводникового слоя за один проход. Наша линия для тройной экструзии кабеля 110 кВт в основном состоит из экструдеров, траверсы, разгрузочной платформы, аккумулятора, шпиля, приемной платформы и т.д.

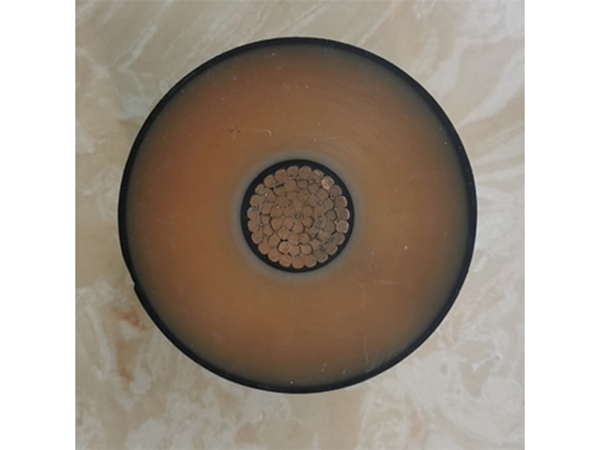

С использованием этой линии силовые кабели с изоляцией из сшитого полиэтилена могут быть изготовлены в различных размерах, диаметрах, длине, толщине слоя и другими техническими характеристиками. Наши кабели подходят для различных областей применений, включая прямую прокладку в земле, прокладку в подземных каналах, погружение под воду, а также работу над системами воздушной передачи.
Общие сведения
Процесс тройной экструзии для кабелей с изоляцией из сшитого полиэтилена напряжением до 110 кВт;
Возможность производства силовых кабелей, используемых для различных применений;
Компьютерное управление, сенсорный экран, программное обеспечение Siemens Portal и интерфейс HMI с высоким разрешением;
Тройная траверса обеспечивает удобство и простоту центровки;
Доступны разработанные по индивидуальному заказу версии, которые отличаются от стандартной версии в регулировке скорости за счет контроля температуры трубки CV;
Экран по жиле (внутренний полупроводниковый слой) 0.5-2 мм
Изоляция 3.4-15 мм
Экран по изоляции (внешний полупроводниковый слой) 0.5-2 мм
Скорость линии
0-30 м/мин

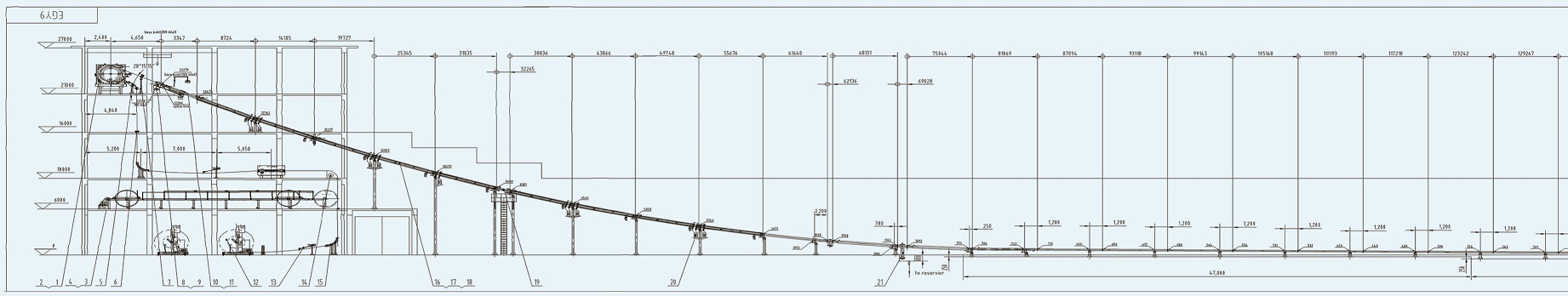

Исполнение линии
Половина цепи
Длина сшивающего участка
Примерно 54 м/9 секций (9 труб)
Длина секции предварительного охлаждения
12 м/2 секции (2 трубы)
Длина секции охлаждения
84 м/14 секций (14 труб)
Расположение экструдеров
Экструдер для экрана проводника, Φ80 Экструдер для сшитого полиэтилена (XIPE), Φ175 Экструдер для экрана изоляции, Φ100
Электричество
Установочная мощность 1000 кВА
380 В ± 10% 60 Гц ± 1%
3 фазы 4 провода
Вода
Давление воды 0.2-0.6MPa
Потребление воды 15 м3/ч (циркуляция воды из резервуара)
Сжатый воздух
0.6-0.8 МПа
Потребление воздуха 0.8 м3/мин
Азот
Давление 2.0-2.5 МПа
Чистота 99.5%
Потребление 0.8-1 м3/ч
Резервуар для хранения азота
Более 6 м3×2
Экструдер и крейцкопфа
Линии тройной экструзии имеют три экструдера, подключенных к одной общей трехслойной траверсе, для одновременной экструзии слоя экрана проводника, слоя изоляции и слоя изоляционного экрана.
Система управления
Высокая устойчивость к помехам, минимальное колебание кабеля в трубе, обеспечение стабильной работы и простота обслуживания;
Система управления размещена в средней части зоны нагрева, она может защитить кабели от соприкосновения со стенкой трубы в процессе нагрева;
При поступлении в орган управления сигнала о положении кабеля скорость вращения нижнего шпиля (натяжения) будет отрегулирована соответственно;
Разгрузочный стенд
Аккумулятор
Шпиль
Нижний выдвижной гусеничный транспортер
Нижний выдвижной кабестан
Аккумулятор и верхняя вспомогательная гусеница
Аккумулятор
Торцевое уплотнение
Экструдер
Нижний шпиль
Разгрузочный стенд
Верхний шпиль
