Линия для производства резинового кабеля, 6-35 кВт

Линия для производства резинового кабеля, 6-35 кВт
Линия для производства резинового кабеля, 65-120-90

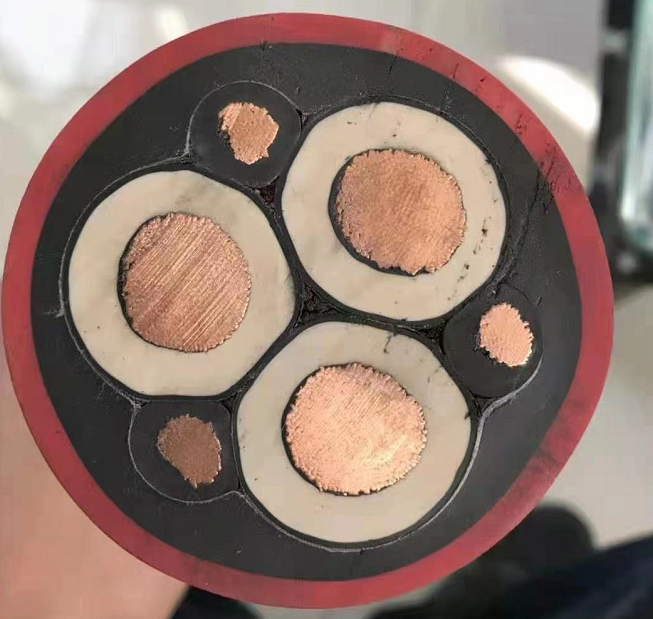

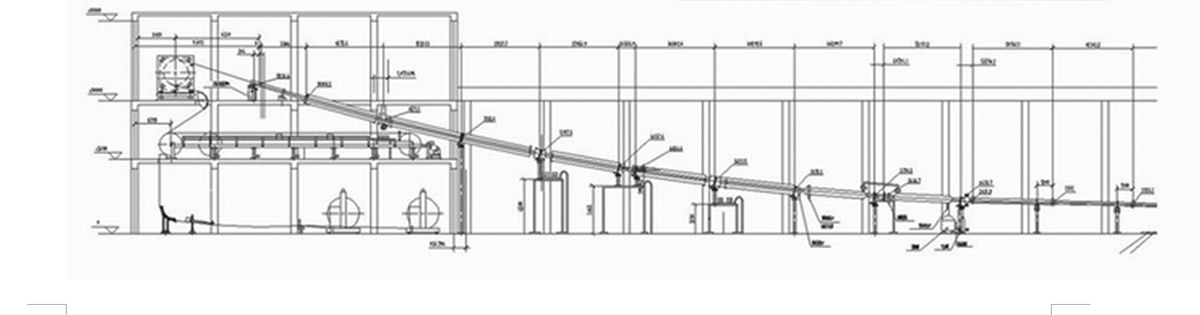

Baicheng предлагает горизонтальные линии непрерывной вулканизации (CV), которые предназначены для непрерывной экструзии изделий с резиновой изоляцией, особенно для производства резиновых кабелей напряжением до 35 кВт. Наша линия оснащена 3 экструдерами и одной общей траверсой, способной выдавливать три слоя за одну операцию: слой экрана проводника, слой изоляции и слой экрана изоляции. Готовые кабели среднего напряжения поддерживают диапазон напряжения от 6 кВт до 35 кВт, что идеально подходит для использования в линиях распределения энергии и передачи.

Линия для производства резинового кабеля, 6-35 кВт

Линия для производства резинового кабеля, 6-35 кВт
Общие сведения
  • Тройная экструзия резиновых кабелей напряжением до 35кВт;
  • Возможность производства силовых кабелей, используемых для различных применений как низкого, так и среднего напряжения;
  • Тройная траверса обеспечивает удобство и простоту центровки;
  • Водяное циркуляционное охлаждение;
  • Телескопическая труба изготовлена из нержавеющей стали 304;

  • Технические характеристики
  • Основные комплектующие
Класс напряжения Резина: 6-35 кВт
Размер проводника Cu: 25-630 мм2 Al: 50-800 мм2
Макс. вес кабеля 9 кг/м
Макс. диаметр кабеля 60 мм
Конструкция кабеля Экран по жиле
(внутренний полупроводниковый слой) 0.5-1.5 мм
Изоляция 1.2-10.5 мм  Экран по изоляции
(внешний полупроводниковый слой) 0.5-1.5 мм
Скорость линии 0-40 м/мин
Исполнение линии Половина цепи
Длина сшивающего участка Примерно 41 м/6 секций
(6 tubes)
Длина секции охлаждения 36 м/6 секций
(6 труб)
Расположение экструдеров Экструдер для экрана проводника, Φ65
Экструдер для сшитого полиэтилена (XIPE), Φ120
Экструдер для экрана изоляции, Φ90
Электричество  Установочная мощность 500 кВА  380 В ± 10% 50 Гц ± 1%  3 фазы 4 провода
Вода  Давление воды 0.2-0.6 МПа  Давление воды 15 м3/ч
(циркуляция воды из резервуара)
Сжатый воздух 0.6-0.8 МПа  Потребление воздуха 0.8 м3/мин
Избыточный пар Давление 1.8 МПа  Потребление 240 кг/ч
Котел насыщенного пара (изготавливается пользователем)  Давление 2.5 МПа

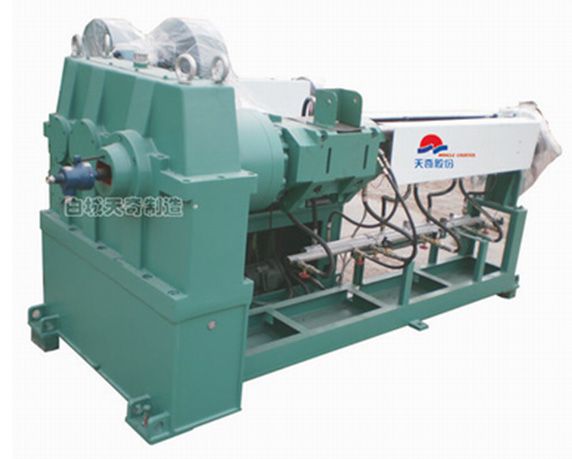

Экструдер и крейцкопфа

Линии тройной экструзии имеют три экструдера, подключенные к одной общей трехслойной траверсе для одновременной экструзии слоя экрана проводника (внутреннего полупроводникового слоя), слоя изоляции и слоя экрана изоляции (внешнего полупроводникового слоя).


Система управления

Система управления обеспечивает синхронную работу всей линии непрерывной вулканизации. Все системы электропривода могут работать одновременно или управляться независимо одной машиной. Аварийная остановка возможна для отдельных устройств, таких как раздаточные устройства, аккумуляторы, экструдеры и приемные устройства соответственно.
